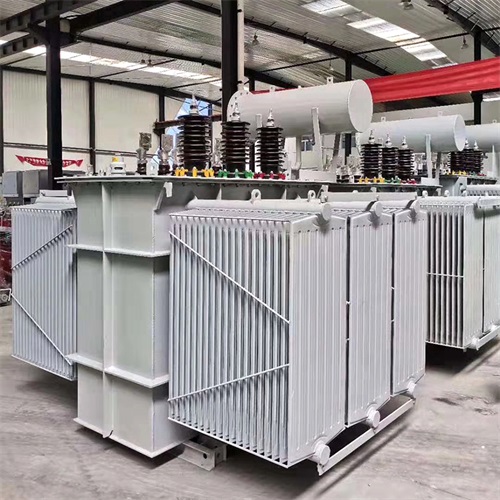

80KVA油浸式變壓器
作者：變壓器廠 日期：2020-07-22 人氣：133570
1 試驗準備：試驗前連接好試驗管路、緊固試漏系統的所有固件，在油箱或儲油柜頂部安裝好壓力表，并擦凈油箱及充油組部件的外表面，以便在試漏過程中觀察滲漏油情況。
打開注油系統通向油浸式變壓器及油浸式變壓器組部件之間連接的所有閥門，并打開吸濕器連管的蓋板(中小型油浸式變壓器打開儲油柜上部放氣塞)，向油浸式變壓器內注人油浸式變壓器油至規定油面高度。
1 吊罐油柱法
利用吊罐油柱的靜壓力來達到要求的試漏壓力的方法。
從油箱底部連接好吊罐，關閉儲油柜與油箱間的閥門，打開吊罐與油箱間的所有閥門，利用垂直的吊罐油面壓力給油浸式變壓器油箱及組部件施加一個靜壓力;吊罐油柱的高度由試漏壓力計得出。
2 充氣加壓法
利用向儲油柜膠囊內或儲油柜油面上充人一定壓力的干燥氣體來達到要求的試漏壓力的方法。將儲油柜內油面調整到規定高度，通過吸濕器聯管上安裝的充氣裝置或在儲油柜放氣塞外裝的氣門，向儲油柜的膠囊內或儲油柜內充入干燥空氣或氮氣，通過壓力傳遞向油箱及組部件施加油壓;注意充氣速度不要過快，當壓力表指示達到規定值時關閉閥門。
1 充油運輸油浸式變壓器
可采用吊罐油柱法試漏;也可采用向油箱內油面上部充氮的方法試漏。
2 充氮運輸油浸式變壓器
可直接通過氮氣壓力迸行試漏;也可采用吊罐油柱法試漏，試漏完成后應排油充氮。
具體操作方法見3.2。
試漏壓力及持續時間應符合GB/T 6451或GB/T 16274的規定或用戶要求，但后一次補漏后的試漏時間不得少于試漏規定總時間的1/3，應注意油箱底部所受壓力一般不要超過油箱所能承受的壓力值。
