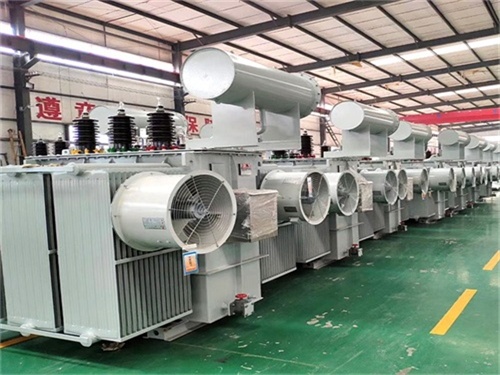

S22油浸式變壓器關鍵技術

　　S22油浸式變壓器的關鍵技術包括以下幾個方面：

　　鐵芯技術

　　材料升級：采用0.23mm厚30ZH120或更高牌號的高導磁硅鋼片，與傳統0.3mm硅鋼片相比，單位損耗降低15%-20%，有效減少了鐵芯的磁滯和渦流損耗。

　　結構優化：部分S22油浸式變壓器采用立體卷鐵芯結構，三相之間磁路完全對稱等長，且鐵芯為連續無接縫卷制而成，無接縫磁阻小，角部磁路與硅鋼片導磁方向一致，卷繞緊密填充系數高，與傳統鐵芯油浸式變壓器相比，空載損耗Po可降低18%-28%，空載電流Io下降50%-60%。

　　繞組技術

　　銅箔繞制技術：低壓繞組采用銅箔替代圓銅線，減少了集膚效應引起的損耗，在高頻下損耗可降低30%左右，同時提高了繞組的機械強度和散熱性能。

　　分段層壓結構：高壓繞組采用分段層壓設計，改善了電場分布，降低了雜散損耗，使負載損耗降低5%-8%。

　　自粘性換位導線：高壓繞組使用自粘性換位導線，減少了繞組內部的環流損耗，提升了繞組的抗短路能力。

　　絕緣與散熱技術

　　絕緣油改進：可選用植物絕緣油或高燃點礦物油，如β油等，環保性優于傳統礦物油，植物絕緣油還具有燃點高、可生物降解的特點，能延長變壓器的絕緣壽命。

　　散熱結構優化：油箱采用波紋片式矩形設計，波紋片自動焊接，焊縫飽滿光滑，確保密封性。波紋片的彈性可補償因溫度變化引起的油體積波動，實現全密封運行，無需儲油柜，同時擴大了散熱面積，提高了散熱效率。

　　溫度監測與控制：內置Pt100溫度傳感器和智能溫控儀，實時監測繞組和油溫，當溫度超過設定值時，可自動啟動冷卻風扇或其他降溫措施，避免變壓器過熱。

　　制造工藝技術

　　真空干燥浸漬工藝：采用VPI真空壓力浸漬工藝，使絕緣漆能夠更充分地填充到繞組的空隙中，形成致密的絕緣層，降低局部放電損耗，提高了變壓器的絕緣性能和可靠性。

　　數控繞線技術：使用數控繞線機進行繞組繞制，繞制精度可控制在±0.5mm，保證了繞組的匝數和尺寸精度，減少了因繞制不精確導致的性能差異。

　　氣相干燥技術：對繞組和鐵芯進行氣相干燥，使含水量≤0.5%，干燥更徹底，進一步提高了絕緣性能和能效穩定性。

　　保護與控制技術

　　氣體繼電器：800kVA以上的S22油浸式變壓器通常配備QJ4型氣體繼電器，當變壓器內部發生故障產生氣體或油面下降時，氣體繼電器可及時發出報警信號或觸發跳閘，保護變壓器的安全運行。

　　壓力釋放閥：在變壓器內部壓力異常升高時，壓力釋放閥會自動釋放壓力，防止油箱爆裂，保障變壓器的安全。

　　信號溫度計：1000kVA以上的變壓器配備信號溫度計，可遠程監測油溫，方便運行人員及時掌握變壓器的溫度情況，采取相應的措施。
