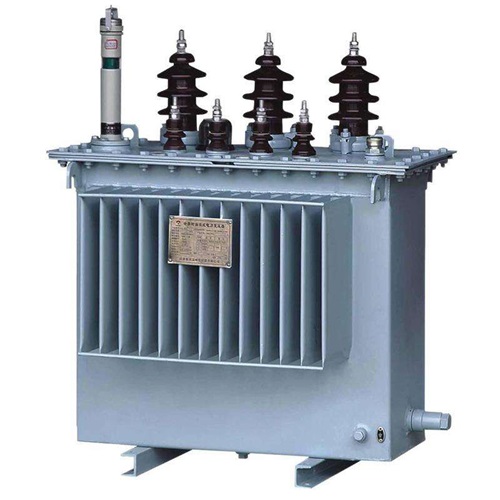

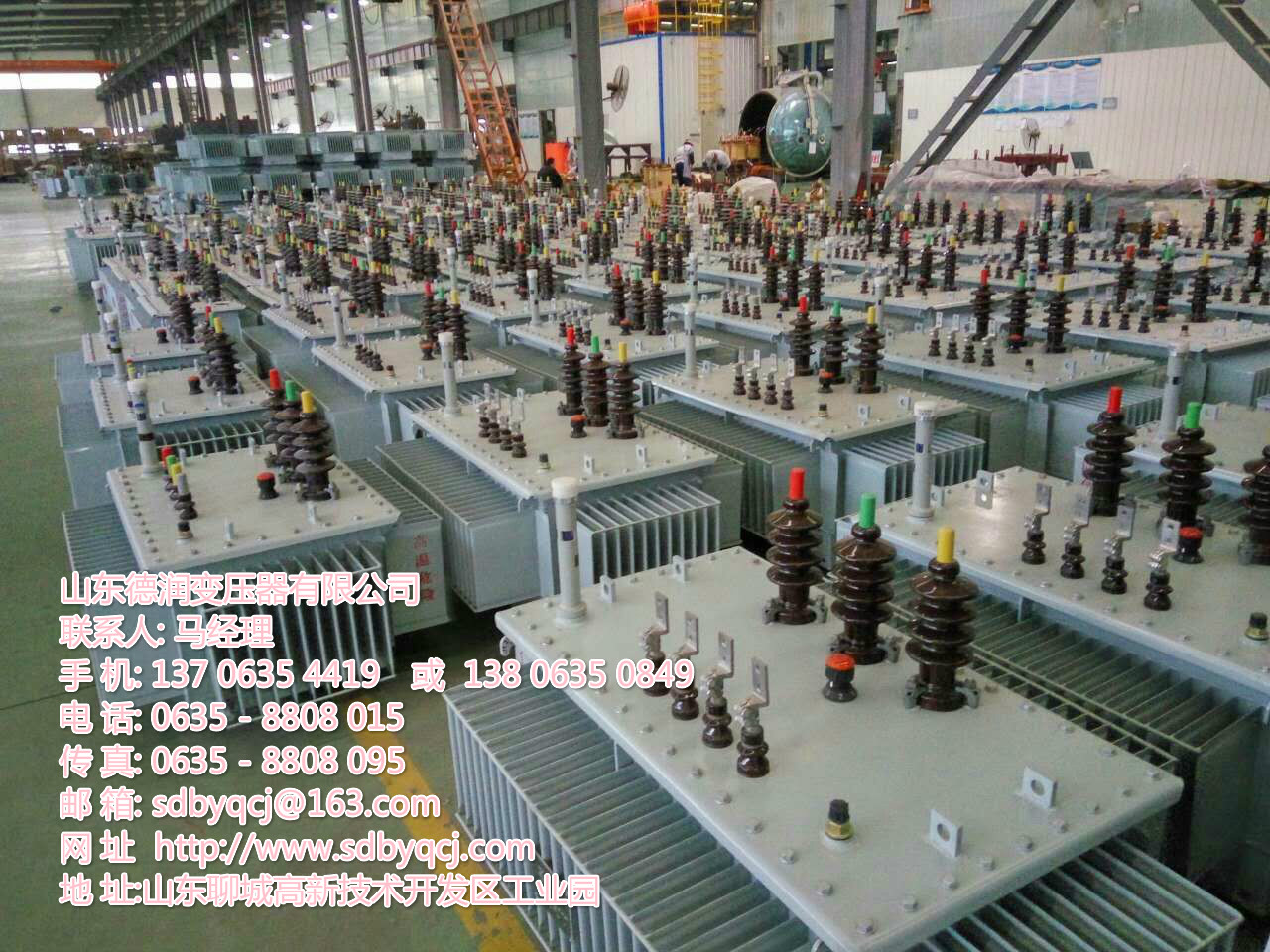

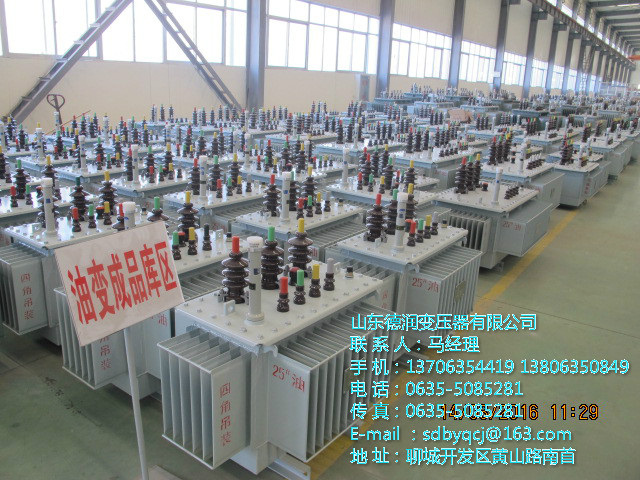

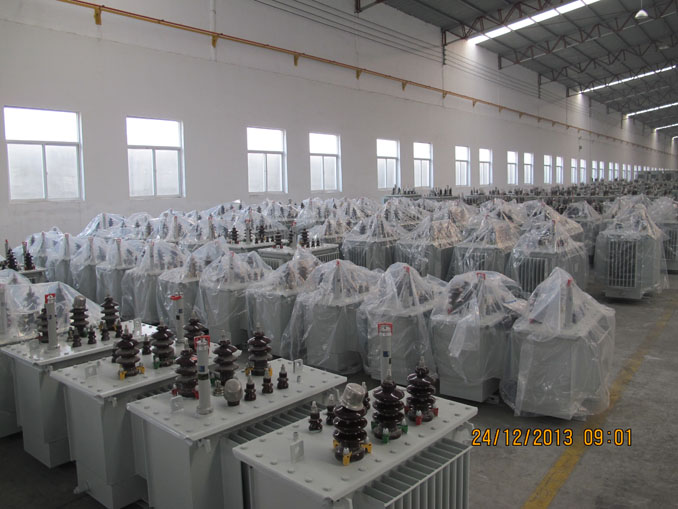

S11型油浸式變壓器

10kV配電線路維護的整定核算
1、10kV配電線路的特色
10kV配電線路構造特色是一致性差，如有的為用戶專線，只接帶一、二個用戶，類似于輸電線路；有的呈放射狀，幾十臺乃至上百臺變壓器T接于同一條線路的各個分支上；有的線路短到幾百m，有的線路長到幾十km；有的線路由35kV變電所出線，有的線路由110kV變電所出線；有的線路上的配電變壓器很小，最大不過100kVA，有的線路上卻有幾千kVA的變壓器；有的線路歸于最末級維護，有的線路上設有開關站或有用戶變電所等。
2、疑問的提出
關于輸電線路，因為其對比標準，通常無T接負荷，最多有一、二個會集負荷的T接點。因而，使用標準的維護整定核算辦法，各種狀況均可逐個核算，通常均可滿意請求。關于配電線路，因為以上所述的特色，整定核算時需做一些詳細的特別的思考，以滿意維護"四性"的請求。
3、整定核算計劃
中國的10kV配電線路的維護，通常選用電流速斷、過電流及三相一次重合閘構成。特別線路構造或特別負荷線路維護，不能滿意請求時，可思考添加其它維護（如：維護Ⅱ段、電壓閉鎖等）。下面的評論，是關于通常維護裝備而言的。
（1）電流速斷維護：
因為10kV線路通常為維護的最末級，或最末級用戶變電所維護的上一級維護。所以，在整定核算中，定值核算側重靈敏性，對有用戶變電所的線路，挑選性靠重合閘來確保。在以下兩種核算結果中選較大值作為速斷整定值。
①按躲過線路上配電變壓器二次側最大短路電流整定。實踐核算時，可按距維護設備處較近的線路最大變壓器低壓側毛病整定。Idzl=Kk×Id2max
    式中
    Idzl－速斷一次值
    Kk－牢靠系數，取1.5
    Id2max－線路上最大配變二次側最大短路電流
②當維護設備處變電所主變過流維護為通常過流維護時（復合電壓閉鎖過流、低壓閉鎖過流在外），線路速判定值與主變過流定值相合作。
    Ik=Kn×（Igl-Ie）
    式中
    Idzl－速斷一次值
    Kn－主變電壓比，關于35/10降壓變壓器為3.33
    Igl－變電所中各主變的最小過流值（一次值）
    Ie－為相應主變的額外電流一次值
③特別線路的處理：
    a．線路很短，最小辦法時無維護區；或下一級為首要的用戶變電所時，可將速斷維護改為時限速斷維護。動作電流與下級維護速斷合作（即取1.1倍的下級維護最大速斷值），動作時限較下級速斷大一個時刻級差（此種狀況在城區較多見，在新建變電所或改造變電所時，主張維護裝備用全部的微機維護，這么改動維護辦法就很簡略了）。在無法選用其它維護的狀況下，牢靠重合閘來確保挑選性。
    b．當維護設備處主變過流維護為復壓閉鎖過流或低壓閉鎖過流時，不能與主變過流合作。
    c．當線路較長且較規矩，線路上用戶較少，可選用躲過線路結尾最大短路電流整定，牢靠系數取1.3～1.5。此種狀況通常能一起確保挑選性與靈敏性。
    d．當速判定值較小或與負荷電流相差不大時，應校驗速判定值躲過勵磁涌流的才能，且有必要躲過勵磁涌流。
④靈敏度校驗。按最小運轉辦法下，線路維護規模不小于線路長度的15%整定。答應速斷維護維護線路全長。
    Idmim（15%）/Idzl≥1
    式中
    Idmim（15%）－線路15%處的最小短路電流
    Idzl－速斷整定值

（2）過電流維護：
按下列兩種狀況整定，取較大值。
①按躲過線路最大負荷電流整定。跟著調度自動化水平的進步，準確把握每條線路的最大負荷電流成為可能，也變得便利。此辦法應思考負荷的自發動系數、維護牢靠系數及繼電器的回來系數。為了核算便利，將此三項合并為歸納系數KZ。
    即：KZ=KK×Kzp/Kf
    式中
    KZ－歸納系數
    KK－牢靠系數，取1.1～1.2
    Izp－負荷自發動系數，取1～3
    Kf－回來系數，取0.85
    微機維護可依據其供給的技術參數挑選。而過流定值按下式挑選：
    Idzl=KZ×Ifhmax
    式中
    Idzl－過流一次值
    Kz－歸納系數，取1.7～5，負荷電流較小或線路有發動電流較大的負荷（如大電動機）時，取較大系數，反之取較小系數
    Ifhmax－線路最大負荷電流，詳細核算時，可使用自動化設備收集最大負荷電流
②按躲過線路上配變的勵磁涌流整定。變壓器的勵磁涌流通常為額外電流的4～6倍。變壓器容量大時，涌流也大。因為重合閘設備的后加快特性（10kV線路通常選用后加快），假如過流值不躲過勵磁涌流，將使線路送電時或重合閘重合時無法成功。因而，重合閘線路，需躲過勵磁涌流。因為配電線路負荷的分散性，決議了線路總勵磁涌流將小于同容量的單臺變壓器的勵磁涌流。因而，在實踐整定核算中，勵磁涌流系數可適當下降。
    式中
    Idzl－過流一次值
    Kcl－線路勵磁涌流系數，取1～5，線路變壓器總?cè)萘枯^少或配變較大時，取較大值
    Sez－線路配變總?cè)萘?/span>
    Ue－線路額外電壓，此處為10kV
 ③特別狀況的處理：
a．線路較短，配變總?cè)萘枯^少時，因為滿意靈敏度請求不成疑問，Kz或Klc應選較大的系數。
b．當線路較長，過流近后備靈敏度不行時（如15km以上線路），可選用復壓閉鎖過流或低壓閉鎖過流維護，此刻負序電壓取0.06Ue，低電壓取0.6～0.7Ue,動作電流按正常最大負荷電流整定，只思考牢靠系數及回來系數。當維護無法改動時，應在線路中段加裝下跌式熔斷器，終究解決辦法是網絡調整，使10kV線路長度滿意規程請求。
c．當遠后備靈敏度不行時（如配變?yōu)?～10kVA，或線路極長），因為每臺配變高壓側均有下跌式熔斷器，因而可不予思考。
d．當因躲過勵磁涌流而使過流定值偏大，而致使維護靈敏度不行時，可思考將過流定值下降，而將重合閘后加快退出（因10kV線路多為末級維護，過流動作時限通常為0.3s，此段時限也是答應的）。
④靈敏度校驗：
    近后備按最小運轉辦法下線路結尾毛病，靈敏度大于等于1.5；遠后備靈敏度可挑選線路最結尾的較小配變二次側毛病，接最小辦法校驗，靈敏度大于或等于1.2。
    Km1=Idmin1/Idzl≥1.25
    Km2=Idmin2/Idzl≥1.2
    式中
    Idmin1－線路結尾最小短路電流
    Idmin2－線路結尾較小配變二次側最小短路電流
    Idzl－過流整定值
4、重合閘
10kV配電線路通常選用后加快的三相一次重合閘，因為設備于末級維護上，所以不需要與別的維護合作。重合閘所思考的首要為重合閘的重合成功率及縮短重合停電時刻，以使用戶負荷盡量少受影響。
重合閘的成功率首要決議于電弧平息時刻、外力形成毛病時的短路物體滯空時刻（如：樹木等）。電弧平息時刻通常小于0.5s，但短路物體滯空時刻通常較長。因而，對重合閘重合的連續性，重合閘時刻選用0.8～1.5s；鄉村線路，負荷多為照明及不長時刻運轉的小型電動機等負荷，供電牢靠性請求較低，短時停電不會形成很大的丟失。為確保重合閘的成功率，通常選用2.0s的重合閘時刻。實踐證明，將重合閘時刻由0.8s延長到2.0s，將使重合閘成功率由40%以下進步到60%擺布。
5、有關維護選型
10kV線路維護設備的裝備盡管較簡略，但因為線路的復雜性和負荷的多變性，維護設備的選型仍是值得注重的。依據諸城電網維護裝備狀況及運轉經歷，主張在新建變電所中應選用維護裝備全部的微機維護。微機維護在具有電流速斷、過電流及重合閘的基礎上，還應具有低壓（或復壓）閉鎖、時限速斷等功能，以習慣線路及負荷改變對維護辦法的不一樣請求。
