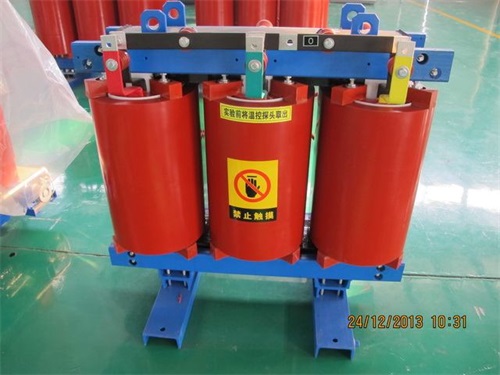

SCB10-4000KVA/10KV/0.4KV干式變壓器

作者：變壓器廠日期：2020-11-18 人氣：105308

　　干式變壓器有下列3種類型

　　①封閉式：用在與外部大氣不相通，環境惡劣的地方。由于密封后散熱條件差，所以主要用于礦井(見礦用變壓器)。

　　②澆注式：用澆注的環氧樹脂作為絕緣介質和散熱媒介。這種變壓器結構簡單、體積小、重量輕，主要用作小容量配電變壓器。

　　③開啟式：變壓器身與大氣相通。由于空氣的絕緣強度和散熱性能都比油差，故以空氣為絕緣的干式變壓器，其材料消耗要比油浸式為多。干式變壓器一般都采取自冷式，對于較大的干式變壓器，為加強散熱效果也有用強迫風冷式的。這種干式電力變壓器用在地下鐵道、公共建筑物及車間內部等環境比較干燥清潔而防火要求較高的場所。

　　干式變壓器結構特點

　　1.鐵芯

　　采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過;?

　　2.繞組

　　有以下幾種：(1)纏繞式;(2)環氧樹脂加石英砂填充澆注;(3)玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);(4)多股玻璃絲浸漬環氧樹脂纏繞式;

　　(一般多采用3，因為它能有效的防止澆注的樹脂開裂，提高了設備的可靠性)?

　　3.高壓繞組

　　一般采用多層圓筒式或多層分段式結構;

　　4.低壓繞組

　　一般采用層式或箔式結構。
