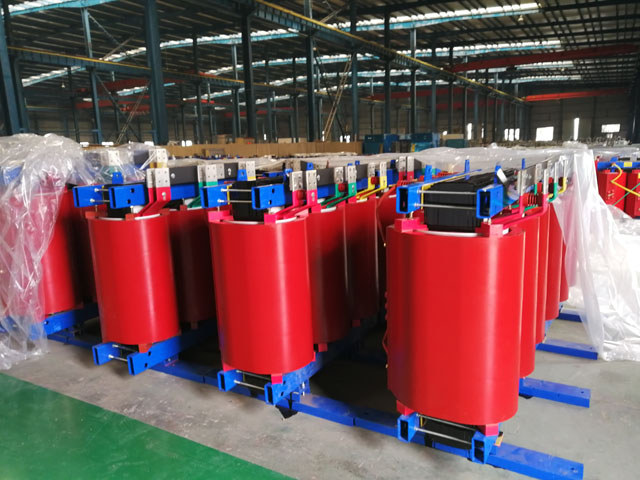

SCB13變壓器

　　SCB13變壓器具備防火防災、免維護等特點，在新建廠房、住房樓宇和各種獨特場所擁有廣泛應用。除了上述的優勢外，是否低損耗節能產品也是客戶關鍵參照要素。SCB13變壓器相較于上一代SCB10干式變壓器就有極佳的表現，運用新技術、如使用可減少渦流損耗更薄的、經激光解決改善晶體構造減少磁滯損耗的新材料，新工藝如“片式5或7步進疊片”方法。滿載損比SCB10系列產品降低30%、負載損耗減少10%，是一款環保型商品。

　　SCB13變壓器構造：

　　1、線圈選用銅導線盤繞或箔繞，以玻纖提高，環氧樹脂不加填料真空干燥除氣脫濕總體澆筑，沖擊韌性高，抗短路，抗沖擊能力強。

　　2、高壓繞組首尾端及中間分接抽頭選用銅嵌件預埋構造，鋼度好，便于調檔，美觀整齊。

　　3、鐵心采用優質晶粒取向冷扎硅鋼片疊制，45度全斜多臺階接縫。表層用樹脂絕緣涂層覆蓋，耐濕冷，防銹，減噪。

　　4、鐵心、夾件和線圈之間選用彈性件夾持，使線圈處在平穩卡緊情況，以減少噪音。

　　5、變壓器按自冷設計，總體澆筑的高(低)壓線圈筒壁內部預留有縱向通風道，可配置逼迫風冷設備(冷卻風機)，選用逼迫風冷設備后，可提高導出容積20%。

　　6、配有溫控器，在低壓線圈上方的預埋孔里擺放鉑電阻(Pt100)。以檢測變壓器繞阻溫度，啟停冷卻風機并設有故障報警、過熱報案和過熱跳閘作用，為干式變壓器提供可靠的過載保護裝置，進而提升干式變壓器運作安全性。

　　SCB13變壓器的結構特征：

　　1、機殼：選用薄鋼板卷制而成，表層經磷化處理解決，防生銹性能良好。殼內鋪設有環氧玻璃纖維布，以增強抗外力的能力，同時能防止?jié)駳膺M(jìn)到。

　　2、鐵心：選用硅鋼片疊裝焊接而成。鐵心表層經噴砂除銹，上漆維護后烘干。鐵心內部用高壓氣體吹凈，然后進行浸油，再去油箱中進行干躁解決。

　　3、繞阻：由多條圓柱形導線構成。每相導線的匝數按不同容積確定。

　　4、制冷系統：包含散熱器和風機。散熱器由銅錢制成。風機為自扇冷式的。

　　5、分接開關：分接開關有單刀雙擲和三刀三擲兩種。當一次側電壓等于二次側電壓時，分接開關處在中心位置，這時主電路里的電流通過，而二次側的功率因素為1，即相當于一個降壓變壓器。當一次側電壓超過二次側電壓時，則分接開關處在中心位置，這時主電路里的電流未通過，而二次側的功率因素低于1，即相當于一個變壓變壓器。

　　6、控制柜：用以安裝及維護各部件電器元件。殼體上切有天窗，便于查驗。

　　7、基座：和地面接觸的部分，均墊有彈性橡膠。

　　8、銘牌：標明了產品名字，額定值，型號，廠名，出廠日期，編號等。
