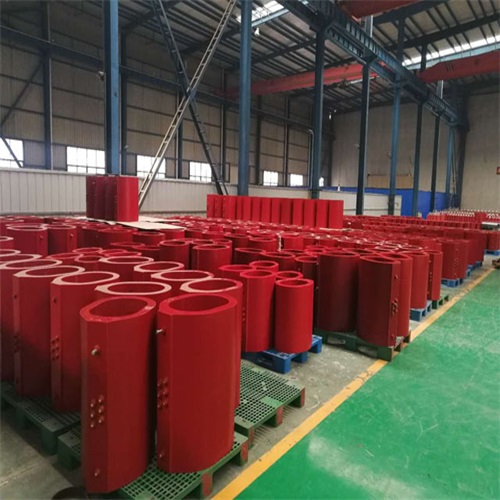

干式變壓器繞組結構

　　干式變壓器的繞組結構是變壓器中的核心部分，對于變壓器的性能、效率和安全運行起著至關重要的作用。繞組結構的設計和優化直接影響到變壓器的電氣性能、熱性能以及機械強度。下面將詳細介紹干式變壓器的繞組結構及其相關特點。

　　一、繞組的基本結構和類型

　　干式變壓器的繞組通常由導電材料(如銅線或鋁線)繞制而成，按照其繞制方式和結構特點，可以分為層式繞組和連續繞組兩種類型。

　　層式繞組：層式繞組采用薄片繞線制作，將線圈逐層覆蓋于鐵芯上，形成一個個矩形輪廓的線圈。層式繞組具有較好的散熱性能和較高的機械強度，適用于較大容量的干式變壓器。

　　連續繞組：連續繞組則采用成形導線，將導線繞成一個長線圈后，直接盤繞于鐵芯上。連續繞組具有結構緊湊、占用空間小等優點，適用于較小容量的干式變壓器。

　　二、繞組的結構特點

　　干式變壓器的繞組結構通常具有以下特點：

　　繞組與鐵芯之間通過絕緣材料隔離，以防止電氣擊穿和短路事故的發生。絕緣材料的選擇和使用對于繞組的絕緣性能和壽命具有重要影響。

　　繞組通常采用多層結構，通過增加線圈的層數來提高繞組的填充系數，從而提高變壓器的效率。同時，多層結構還有助于散熱和減小繞組的溫升。

　　繞組的導線排列緊密且有序，以保證電流在導線中的均勻分布，減小電流的集膚效應和鄰近效應，降低繞組的損耗。

　　繞組端部的處理也是繞組結構中的重要環節。端部通常采用絕緣材料包裹并進行固定，以防止繞組在運行過程中發生松動或變形。

　　三、繞組結構的優化與改進

　　為了提高干式變壓器的性能和效率，繞組結構的優化與改進一直在進行中。以下是一些常見的繞組結構優化措施：

　　采用高導電性能的導線材料，如銅或鋁，以降低繞組的電阻損耗。

　　優化繞組的層數和導線排列方式，以提高繞組的填充系數和散熱性能。

　　采用先進的絕緣材料和絕緣技術，提高繞組的絕緣性能和壽命。

　　加強繞組端部的處理和固定，防止繞組在運行過程中發生松動或變形。

　　四、繞組結構的安全性和可靠性

　　繞組結構的安全性和可靠性對于干式變壓器的長期運行和維護至關重要。繞組結構的設計和制造過程中需要嚴格遵循相關標準和規范，確保繞組的結構強度、電氣性能和熱性能滿足要求。同時，在運行過程中還需要進行定期的檢查和維護，及時發現和處理繞組可能存在的問題和隱患。

　　綜上所述，干式變壓器的繞組結構是變壓器中的核心部分，其設計和優化對于提高變壓器的性能、效率和安全運行具有重要意義。通過不斷的技術創新和改進，干式變壓器的繞組結構將不斷得到優化和完善，為電力系統的穩定運行和供電質量提供有力保障。
