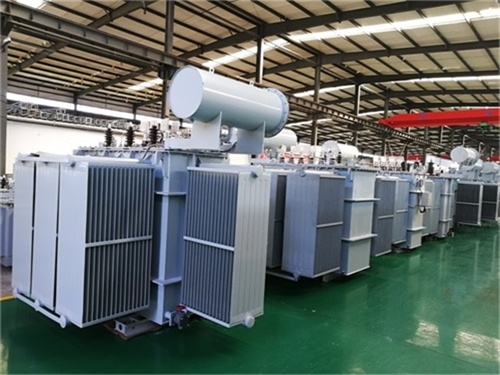

S20油浸式變壓器生產溫濕度

　　S20油浸式變壓器的生產過程對溫濕度有嚴格要求，不同工序需針對性控制環境參數以確保絕緣性能、材料穩定性和整體質量。以下是基于行業標準和工程實踐的詳細要求：

　　一、核心工序溫濕度控制標準

　　1. 線圈繞制與絕緣處理

　　環境溫度：20±5℃(如35kV級產品要求20±5℃，10kV級建議25±5℃)。

　　相對濕度：≤65%(避免絕緣材料受潮，影響介電性能)。

　　關鍵操作：

　　導線放線張力需穩定(控制在抗拉強度的15%20%)，濕度波動可能導致導線絕緣紙脆化或粘連。

　　真空浸漬時真空度需≤50Pa，浸漬后階梯式升溫至110±5℃固化，高溫階段需避免環境濕度過高引發絕緣漆氣泡。

　　2. 鐵芯疊裝與器身裝配

　　環境溫度：1530℃(避免硅鋼片因熱脹冷縮導致疊裝間隙變化)。

　　相對濕度：≤70%(防止鐵芯表面氧化，影響導磁率)。

　　注意事項：

　　疊裝過程中硅鋼片需保持干燥，若環境濕度超過70%，需增加除濕設備或延長干燥時間。

　　器身裝配后需盡快轉入真空注油工序，避免長時間暴露在潮濕環境中(如濕度>65%時，器身暴露時間不得超過16小時)。

　　3. 絕緣油處理與真空注油

　　油溫控制：4060℃(加熱可降低油的粘度，提升脫氣脫水效率)。

　　真空度：≤100Pa(確保器身徹底干燥，避免殘留水分影響絕緣性能)。

　　環境濕度：≤75%(注油時需關閉門窗，防止外界濕氣進入油箱)。

　　關鍵指標：

　　處理后變壓器油的擊穿電壓≥50kV/2.5cm，含水量≤15ppm，介質損耗因數tanδ(90℃)≤0.5%。

　　注油后需靜置24小時以上，待氣泡完全排出后再進行試驗。

　　4. 總裝配與出廠試驗

　　環境溫度：1535℃(確保密封膠墊、套管等部件的物理性能穩定)。

　　相對濕度：≤80%(試驗時需避免濕度影響絕緣電阻測量結果)。

　　試驗要求：

　　絕緣電阻測試需在溫度540℃、濕度<85%時進行，測試值需換算至75℃進行對比。

　　外施耐壓試驗時，環境濕度超過80%可能導致套管表面閃絡，需暫停試驗或采取去濕措施。

　　二、特殊工序補充要求

　　1. 真空干燥處理(若需)

　　溫度：100120℃(根據絕緣材料類型調整，如A級絕緣上限為105℃)。

　　真空度：≤100Pa(持續2448小時，確保絕緣材料含水量降至0.5%以下)。

　　監測：干燥過程中需定期測量絕緣電阻，阻值穩定后再維持2小時以上。

　　2. 非晶合金鐵芯處理

　　溫度：≤80℃(非晶合金帶材居里點約370℃，但生產中需避免高溫導致磁性劣化)。

　　濕度：≤60%(防止非晶帶材表面氧化，影響空載損耗)。

　　三、環境控制的工程實踐

　　1. 車間設計：

　　生產區域需配備恒溫恒濕空調系統，精度控制在±2℃、±5%RH。

　　線圈繞制和絕緣處理工序需單獨隔離，采用凈化車間(如萬級潔凈度)減少塵埃污染。

　　2. 設備配置：

　　真空注油系統需配備加熱裝置(如電加熱管)和高精度真空計(分辨率0.1Pa)。

　　溫濕度傳感器需分布在關鍵工位，數據實時上傳至中控系統，超限自動報警。

　　3. 工藝記錄：

　　每批次產品需記錄各工序的溫濕度數據、處理時間及測試結果，形成可追溯的質量檔案。

　　四、風險與應對措施

　　1. 濕度超標：

　　風險：絕緣材料受潮導致局部放電量增加，油中水分超標可能引發擊穿。

　　應對：立即停止作業，啟動除濕機(如轉輪式除濕機)，必要時對器身重新干燥。

　　2. 溫度異常：

　　風險：高溫可能加速絕緣材料老化，低溫導致絕緣漆固化不完全。

　　應對：調整空調設定值，對加熱設備進行校準，超過工藝范圍時需暫停生產。

　　3. 環境波動：

　　風險：溫濕度劇烈變化可能導致硅鋼片應力變形、密封件失效。

　　應對：設置緩沖間減少外界環境干擾，定期維護空調系統確保穩定性。

　　五、標準與規范依據

　　GB 1094.12013：總則中規定了變壓器的環境適應性要求，生產過程需模擬運行條件進行控制。

　　JB/T 10942015：明確了油浸式變壓器制造的工藝規范，包括溫濕度控制指標。

　　DL/T 5732010：電力變壓器檢修導則中對干燥、注油等工序的溫濕度提出具體要求。

　　通過嚴格控制生產過程的溫濕度，可確保S20油浸式變壓器的絕緣性能、能效水平和長期可靠性，滿足GB 200522020等能效標準及用戶的實際需求。對于大容量或高電壓等級產品，建議引入在線監測系統對溫濕度進行實時閉環控制。
