變壓器廠家詳解干式變壓器結構
作者：變壓器廠 日期：2020-07-29 人氣：1427
我們在運行干式變壓器的時候需要對其結構構造有所了解，才能更好的對其進行使用保養和維修，使其性能得到好的發揮。下面我們來了解一下干式變壓器常見的結構有哪些?
結構特點
由于干式干式變壓器具有抗短路能力強、維護工作量小、運行效率高、體積小、噪音低等優點, 常用于防火、防爆等性能要求高的場所。
1.安全，防火，無污染，可直接運行于負荷中心;
2.采用國內先進技術，機械強度高，抗短路能力強，局部放電小，熱穩定性好，可靠性高，使用壽命長;
3.低損耗，低噪音，節能效果明顯，免維護;
4.散熱性能好，過負載能力強，強迫風冷時可提高容量運行;
5.防潮性能好，適應高濕度和其他惡劣環境中運行;
6.干式干式變壓器可配備完善的溫度檢測和保護系統。采用智能信號溫控系統，可自動檢測和巡回顯示三相繞組各自的工作溫度，可自動啟動、停止風機，并有報警、跳閘等功能設置;
7.體積小，重量輕，占地空間少，安裝費用低。

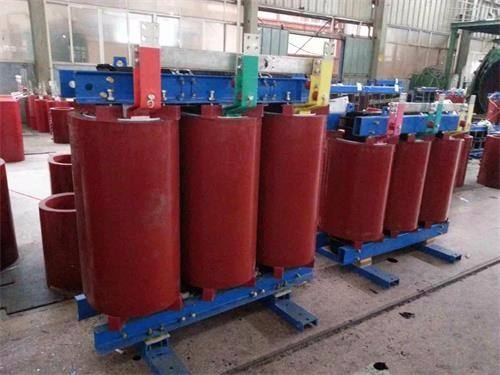

主要由硅鋼片組成的鐵芯和環氧樹脂澆注的線圈組成, 高低壓線圈之間放置絕緣筒增加電氣絕緣, 并由墊塊支撐和約束線圈, 其零部件搭接的緊固件均有防松性能。
鐵芯
采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。
繞組形式
⑴纏繞;
⑵環氧樹脂加石英砂填充澆注;
⑶玻璃纖維增強環氧樹脂澆注(即薄絕緣結構);
⑷多股玻璃絲浸漬環氧樹脂纏繞式(一般多采用3，因為它能有效的防止?jié)沧⒌臉渲_裂，提高了設備的可靠性)。
高壓繞組
一般采用多層圓筒式或多層分段式結構。
構造性能：
⑴固體絕緣包封繞組
⑵不包封繞組
繞組：兩個繞組中，電壓較高的是高壓繞組，較低的是低壓繞組。
從高、低壓繞組的相對位置看，高壓可分為同心式、交迭式。
同心式繞組簡單，制造方便，均采用這種結構方式。
交迭式，主要用于特種干式變壓器。
今天小編為大家講解的內容就到這里了，以上信息是干式變壓器結構組成的相關知識，供大家進行參考，相信大家通過對以上結構進行了解掌握之后，可以更好地進行把握住干式變壓器的性能和使用!
