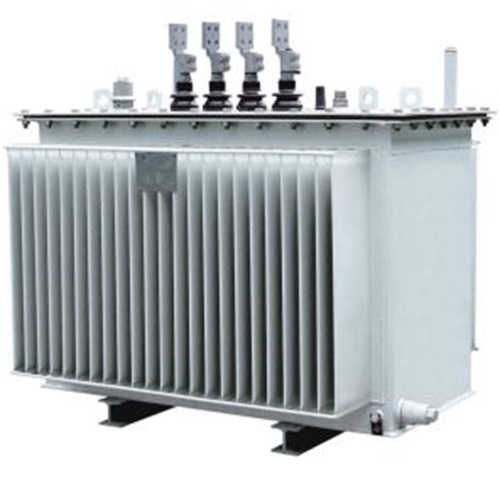

S11-100KVA油浸式變壓器廠家
作者：變壓器廠 日期：2020-08-21 人氣：1699
油浸式變壓器在運行過程中會不斷的產生功率，對于油浸式變壓器的功耗我們需要不斷的進行計算，油浸式變壓器損耗分有功損耗和無功損耗。下面我們來了解一下油浸式變壓器各種損耗計算方法如下：
1、有功空載損耗 查變壓器樣本或出廠試驗報告，它的符號為ΔP0，單位為瓦W或千瓦kW;
2、有功負載損耗 額定負荷時的有功負載損耗，查變壓器樣本或出廠試驗報告，
它的符號為ΔPk,單位為千瓦kW;
由于實際運行時，變壓不可能全是滿負荷，故其數值與變壓器負荷率的平方成正比，
實際損耗為ΔPk(S/Se)2--(此處2為指數)
因?yàn)樽儔浩髫?fù)荷不斷變化，無法進行準確計算，在江蘇地區計算電費時，
將月用電量乘以一個系數，作為變壓器的負載損耗。315KVA及以下乘0.015，315KVA以上乘0.01。
3、無功?空載損耗 它的符號為ΔQ0,單位為千乏kvar.。查變壓器樣本或出廠試驗報告，查出它的空載電流的百分?jǐn)?shù)i0%，然后乘以變壓器額定容量即可。
4、無功?負載損耗 在變壓器銘牌上查出短路阻抗百分?jǐn)?shù)uk%，然后乘以變壓器額定容量Se，得到額定負荷時的視在功率損耗。因由于變壓器負荷不斷變化，無法進行準確計算，在江蘇地區計算電費時，將有功負載損耗再乘一個系數，此值為額定負荷時的無功負載損耗與有功負載損耗的比值。這個計算比較麻煩，供電公司有表可查。例如，S11-500/10變壓器，此系數為3.75.
以S9-1600/35，35/0.4KV為例：
一、有功空載損耗：ΔP0=2.5KW，一天損耗2.5×24=60kwh，
二、有功負載損耗：低壓側總用電量×0.01
三、 無功?空載損耗：i0%×Se=0.8%×1600=12.8kvar，一天損耗12.8×24=307.2kvarh
四、無功?負載損耗：有功負載損耗×系數K(K值 供電公司有表可查)
以上是關于油浸式變壓器各種損耗的計算，供大家進行參考。油浸式變壓器廠家在生產制造中，要不斷的提升油浸式變壓器的質量，進行實現油浸式變壓器功耗的合理地運行，這樣的話油浸式變壓器效率就會有著穩定地運行!
2、有功負載損耗 額定負荷時的有功負載損耗，查變壓器樣本或出廠試驗報告，
它的符號為ΔPk,單位為千瓦kW;
由于實際運行時，變壓不可能全是滿負荷，故其數值與變壓器負荷率的平方成正比，
實際損耗為ΔPk(S/Se)2--(此處2為指數)
因?yàn)樽儔浩髫?fù)荷不斷變化，無法進行準確計算，在江蘇地區計算電費時，
將月用電量乘以一個系數，作為變壓器的負載損耗。315KVA及以下乘0.015，315KVA以上乘0.01。
3、無功?空載損耗 它的符號為ΔQ0,單位為千乏kvar.。查變壓器樣本或出廠試驗報告，查出它的空載電流的百分?jǐn)?shù)i0%，然后乘以變壓器額定容量即可。
4、無功?負載損耗 在變壓器銘牌上查出短路阻抗百分?jǐn)?shù)uk%，然后乘以變壓器額定容量Se，得到額定負荷時的視在功率損耗。因由于變壓器負荷不斷變化，無法進行準確計算，在江蘇地區計算電費時，將有功負載損耗再乘一個系數，此值為額定負荷時的無功負載損耗與有功負載損耗的比值。這個計算比較麻煩，供電公司有表可查。例如，S11-500/10變壓器，此系數為3.75.
以S9-1600/35，35/0.4KV為例：
一、有功空載損耗：ΔP0=2.5KW，一天損耗2.5×24=60kwh，
二、有功負載損耗：低壓側總用電量×0.01
三、 無功?空載損耗：i0%×Se=0.8%×1600=12.8kvar，一天損耗12.8×24=307.2kvarh
四、無功?負載損耗：有功負載損耗×系數K(K值 供電公司有表可查)
以上是關于油浸式變壓器各種損耗的計算，供大家進行參考。油浸式變壓器廠家在生產制造中，要不斷的提升油浸式變壓器的質量，進行實現油浸式變壓器功耗的合理地運行，這樣的話油浸式變壓器效率就會有著穩定地運行!
