干式變壓器結構詳細圖

　　干式變壓器的結構相對復雜，以下是對其結構的詳細解析及圖示說明(由于實際繪制詳細圖較為復雜，這里將用文字描述結合常見圖示形式進行說明)：

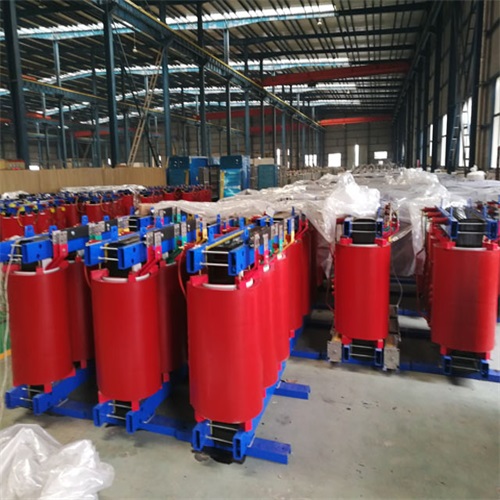

　　一、整體結構

　　干式變壓器主要由鐵芯、繞組、絕緣層、緊固件和外殼等部分組成。其整體結構緊湊，零部件搭接的緊固件均具有防松性能，以確保變壓器的穩定運行。

　　二、鐵芯結構

　　材料：干式變壓器的鐵芯通常由優質冷軋晶粒取向硅鋼片制成，以提高導磁性能和降低鐵損。

　　形狀：鐵芯由鐵心柱和鐵軛兩部分構成。鐵心柱上套繞組，鐵軛將鐵心柱連接起來形成封閉磁路。

　　結構：鐵心柱采用全斜無孔結構和旁柱，玻璃帶綁扎，鐵軛裝在夾件上拉架用玻璃帶拉緊。這種結構有助于增強鐵芯的機械強度和散熱性能。

　　三、繞組結構

　　材料：繞組是干式變壓器的基本組成部分，一般用絕緣紙包裹的銅線或鋁線繞成。

　　形式：繞組結構一般可分為層式結構和餅式結構。干式變壓器中多采用同心式結構，即繞組以同一圓筒形線套在鐵芯柱的外面。

　　絕緣：高、低壓繞組之間以及低壓繞組與鐵芯柱之間都必須留有一定的絕緣間隙和散熱通道(油道)，并用絕緣紙板筒隔開。這可以確保繞組之間的電氣絕緣和散熱性能。

　　四、絕緣層與緊固件

　　絕緣層：干式變壓器中廣泛使用固體絕緣材料(如環氧樹脂)進行繞組的包封和絕緣處理。這可以提高繞組的絕緣性能和機械強度。

　　緊固件：干式變壓器的緊固件通常采用金屬螺栓或環氧螺栓進行連接和固定。這些緊固件具有足夠的機械強度和電氣強度，以確保變壓器的穩定運行。

　　五、外殼與散熱結構

　　外殼：干式變壓器的外殼通常采用鋼板或鋁合金材料制成，具有足夠的強度和防護等級，以防止外部環境的干擾和污染。

　　散熱結構：干式變壓器的散熱結構主要包括散熱片和風道等。散熱片通常設置在繞組周圍或外殼上，以增加散熱面積和提高散熱效率。風道則用于引導空氣流動，加速熱量的散發。

　　六、圖示說明(文字描述形式)

　　由于無法直接提供實際圖片，以下用文字描述一個干式變壓器結構的簡化圖示：

　　中心：鐵芯(由鐵心柱和鐵軛組成)，鐵心柱上套有繞組。

　　繞組：以同心圓筒形式繞制在鐵心柱上，分為高壓繞組和低壓繞組，兩者之間用絕緣紙板隔開。

　　絕緣層：繞組外包裹有固體絕緣材料(如環氧樹脂)，以提高絕緣性能。

　　緊固件：繞組、鐵芯和外殼之間通過金屬螺栓或環氧螺栓進行連接和固定。

　　外殼：包圍在繞組和鐵芯外部，起到保護和防護作用。

　　散熱結構：在繞組周圍或外殼上設置有散熱片和風道，用于散熱和冷卻。

　　請注意，上述圖示描述為簡化形式，實際干式變壓器的結構可能更為復雜和精細。如需更詳細的結構圖示和說明，建議參考相關制造商提供的產品手冊或技術資料。
