非晶合金變壓器型號參數表
以下為非晶合金變壓器的典型型號參數表，涵蓋干式(SCBH15系列)和油浸式(SBH15系列)兩種類型，參數基于行業標準及主流廠家數據整理：

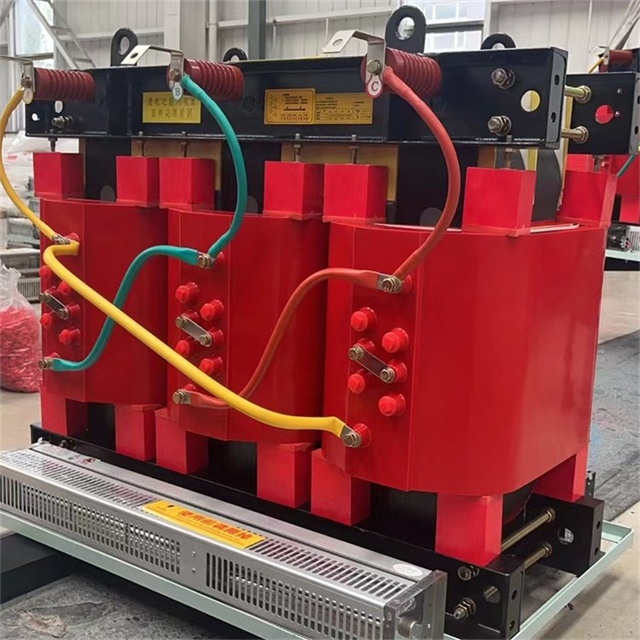

一、干式非晶合金變壓器(SCBH15系列)
核心參數表
型號
額定容量 (kVA)
電壓組合 (kV)
聯結組標號
空載損耗 (W)
負載損耗 (W)（75℃）
空載電流 (%)
短路阻抗 (%)
冷卻方式
油頂層溫升 (K)
外形尺寸 (mm)（長 × 寬 × 高）
重量 (kg)
SBH15-30
30
10±5%/0.4
Dyn11
33
600
1.7
4
ONAN
≤55
986×860×810
420
SBH15-50
50
10±5%/0.4
Dyn11
43
870
1.3
4
ONAN
≤55
1016×810×840
535
SBH15-100
100
10±5%/0.4
Dyn11
75
1500
1.0
4
ONAN
≤55
1044×865×860
770
SBH15-200
200
10±5%/0.4
Dyn11
120
2600
0.7
4
ONAN
≤55
1266×895×1015
1110
SBH15-315
315
10±5%/0.4
Dyn11
170
3650
0.5
4
ONAN
≤55
1365×835×1105
1475
SBH15-500
500
10±5%/0.4
Dyn11
230
4590
0.5
4
ONAN
≤55
1505×1305×1295
2605
SBH15-630
630
10±5%/0.4
Dyn11
320
7500
0.3
4
ONAN
≤55
1900×1175×1395
3090
SBH15-1000
1000
10±5%/0.4
Dyn11
450
10300
0.3
4
ONAN
≤55
2115×1275×1420
3570
SBH15-1600
1600
10±5%/0.4
Dyn11
630
14500
0.3
4
ONAN
≤55
2305×1560×1530
4950
SBH15-2500
2500
10±5%/0.4
Dyn11
850
18500
0.3
4
ONAN
≤55
2500×1700×1650
6200
技術特點
1. 低損耗：空載損耗比硅鋼變壓器降低70%80%，符合GB/T 220722018《干式非晶合金鐵心配電變壓器技術參數和要求》。
2. 環保性能：環氧樹脂澆注工藝，阻燃自熄，無油化設計，適用于易燃、易爆場所。
3. 抗短路能力：采用三相五柱式結構，鐵芯四周框架保護，短路阻抗穩定。
4. 智能化：可配置溫控器(B級絕緣溫升≤100K)，支持遠程監控。
二、油浸式非晶合金變壓器(SBH15系列)
核心參數表
型號
額定容量 (kVA)
電壓組合 (kV)
聯結組標號
空載損耗 (W)
負載損耗 (W)（75℃）
空載電流 (%)
短路阻抗 (%)
冷卻方式
油頂層溫升 (K)
外形尺寸 (mm)（長 × 寬 × 高）
重量 (kg)
SBH15-30
30
10±5%/0.4
Dyn11
33
600
1.7
4
ONAN
≤55
986×860×810
420
SBH15-50
50
10±5%/0.4
Dyn11
43
870
1.3
4
ONAN
≤55
1016×810×840
535
SBH15-100
100
10±5%/0.4
Dyn11
75
1500
1.0
4
ONAN
≤55
1044×865×860
770
SBH15-200
200
10±5%/0.4
Dyn11
120
2600
0.7
4
ONAN
≤55
1266×895×1015
1110
SBH15-315
315
10±5%/0.4
Dyn11
170
3650
0.5
4
ONAN
≤55
1365×835×1105
1475
SBH15-500
500
10±5%/0.4
Dyn11
230
4590
0.5
4
ONAN
≤55
1505×1305×1295
2605
SBH15-630
630
10±5%/0.4
Dyn11
320
7500
0.3
4
ONAN
≤55
1900×1175×1395
3090
SBH15-1000
1000
10±5%/0.4
Dyn11
450
10300
0.3
4
ONAN
≤55
2115×1275×1420
3570
SBH15-1600
1600
10±5%/0.4
Dyn11
630
14500
0.3
4
ONAN
≤55
2305×1560×1530
4950
SBH15-2500
2500
10±5%/0.4
Dyn11
850
18500
0.3
4
ONAN
≤55
2500×1700×1650
6200
技術特點
1. 全密封免維護：波紋油箱設計，油與空氣隔絕，防止氧化，免維護周期長達10年。
2. 高效節能：空載損耗較S11型降低70%以上，符合GB 200522020《變壓器能效限定值及能效等級》1級標準。
3. 耐環境性：適應40℃~45℃溫度范圍，適用于戶外、高原等惡劣環境。
4. 低噪音：非晶合金鐵芯及優化結構設計，噪音≤45dB(1000kVA以下)。
三、參數說明與選型建議
1. 型號命名規則：
干式：SCBH15XXX/100.4
S：三相;C：澆注成型;B：低壓箔式繞組;H：非晶合金鐵芯;15：損耗等級;XXX：容量(kVA);10/0.4：電壓等級(kV)。
油浸式：SBH15MXXX/100.4
S：三相;B：箔式繞組;H：非晶合金鐵芯;15：損耗等級;M：全密封;XXX：容量(kVA);10/0.4：電壓等級(kV)。
2. 關鍵參數對比：
參數
干式（SCBH15）
油浸式（SBH15）
空載損耗
低（30kVA：70W vs 油浸式 33W）
更低，但大容量時差距縮小
負載損耗
較高（1000kVA：7650W vs 油浸式 10300W）
較低，適用于高負載場景
短路阻抗
4%-8%（隨容量增大）
4%（固定）
冷卻方式
自然風冷（AN）或強迫風冷（AF）
油浸自冷（ONAN）
適用場景
城市中心、高層建筑、防火要求高
戶外、工業園區、長距離輸電
3. 選型注意事項：
容量匹配：根據實際負載率(建議50%80%)選擇，避免長期輕載運行導致鐵損占比過高。
環境要求：
干式：優先選擇IP54防護等級，適用于粉塵、潮濕環境。
油浸式：戶外需IP54防護，沿海地區可選防鹽霧涂層。
能效認證：優先選擇GB 200522020 1級能效產品，長期運行更經濟。
四、標準與規范
1. 干式變壓器：GB/T 220722018《干式非晶合金鐵心配電變壓器技術參數和要求》。
2. 油浸式變壓器：GB 200522020《變壓器能效限定值及能效等級》。
3. 安全標準：GB 1094.12013《電力變壓器 第1部分：總則》。
如需獲取具體廠家的參數表或定制化方案，建議直接聯系變壓器制造商(如正泰、人民電器、金盤電氣等)，并提供詳細的使用環境及負載要求。
