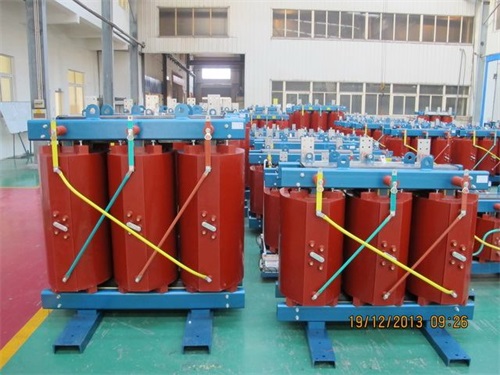

SGB-80KVA干式變壓器結構

作者：變壓器廠日期：2020-11-04 人氣：1308

　　SGB-80KVA干式變壓器是專為各類工業設備交流50~60Hz，輸入、輸出電壓不超過1000V的各種電壓量身定做(可根據用戶需求訂制各種非標產品)。本公司采用先進的制作工藝，繞組采用整列繞制方法;使變壓器的絕緣等級達到F級或H級。其產品特征具有防火、防潮、安全可靠、節約電能及維護方便等優點。有單相、三相或多路輸入和輸出等多種規格。

　　1、線圈采用銅導線纏繞或箔繞，以玻璃纖維增強，環氧樹脂不加填料真空干燥脫氣脫濕整體澆注，機械強度高，抗短路，耐沖擊能力強。

　　2、高壓繞組首末端及中間分接抽頭采用銅嵌件預埋結構，鋼性好，便于調檔，美觀整齊。

　　3、鐵芯采用優質晶粒取向冷軋硅鋼片疊制，45度全斜多階梯接縫。表面用樹脂絕緣涂層覆蓋，耐潮濕，防銹，降噪。

　　4、鐵芯、夾件和線圈之間采用彈性件夾緊，使線圈處于穩定壓緊狀態，以降低噪音。

　　5、變壓器按自冷設計，整體澆注的高(低)壓線圈筒壁內部預留有縱向通風道，可配備強迫風冷裝置(冷卻風機)，采用強迫風冷裝置后，可提高輸出容量50%。

　　6、配有溫控器，在低壓線圈頂部的預埋孔內放置鉑電阻(Pt100)。以監測變壓器繞組溫升，自動啟停冷卻風機并設有故障報警、超溫報警和超溫跳閘功能，為干式變壓器提供可靠的過載保護裝置，從而提高干式變壓器運行的安全性。
