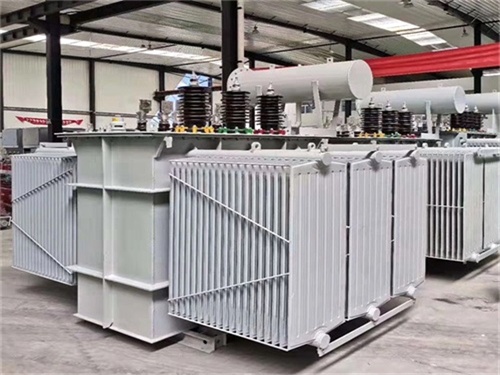

S20油浸式變壓器繞組材料

　　S20油浸式變壓器繞組材料通常采用無氧銅或優質紫銅電磁線，具體材料選用與容量規格及結構設計相關：

　　低壓繞組結構與材料：

　　500KVA及以下容量的S20變壓器低壓繞組采用雙層圓筒式結構，而630KVA及以上容量則升級為雙螺旋、四螺旋結構或銅箔繞制工藝。這種設計通過優化導體布局和材料選擇，顯著提升了繞組的機械強度與電流承載能力。

　　高壓繞組結構與材料：

　　高壓繞組統一采用多層圓筒式結構，通過增加層間絕緣的可靠性來保障運行安全。該結構結合優質銅材的應用，既保證了電氣性能的穩定性，又通過優化繞組幾何形態降低了局部過熱風險。

　　材料特性與工藝優勢：

　　繞組選用無氧銅或紫銅電磁線，其高導電性可有效降低電阻損耗，同時銅材的抗蠕變特性確保了長期運行的機械穩定性。在制造工藝上，采用不浸漆工藝配合緊縮帶綁扎技術，既避免了傳統浸漆工藝的環境污染問題，又通過物理加固方式提升了繞組的抗短路沖擊能力。
