SCB14干式變壓器防觸電

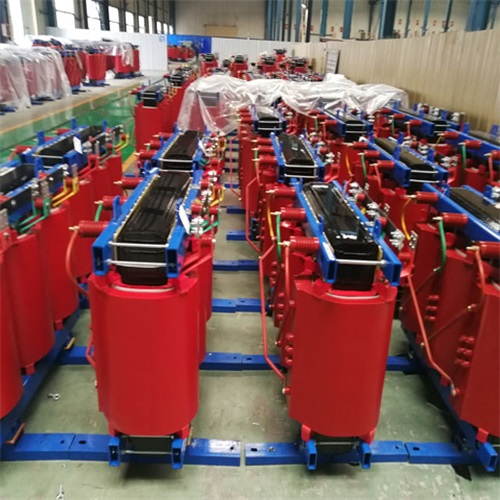

　　SCB14干式變壓器作為一種高效、環保的配電設備，其防觸電設計是保障運行安全的核心環節。以下從防觸電技術原理、關鍵防護措施、安全標準與認證、運維管理要點及典型案例分析五個方面進行詳細闡述：

　　一、防觸電技術原理

　　SCB14干式變壓器通過以下物理和電氣設計實現防觸電功能：

　　絕緣系統優化：

　　主絕緣：高壓繞組與低壓繞組之間、繞組與鐵芯之間采用Nomex紙+玻璃纖維網格+環氧樹脂復合絕緣，耐壓強度≥35kV/mm，遠超標準要求(≥20kV/mm)。

　　匝間絕緣：繞組導線表面涂覆半導電涂層，均勻電場分布，防止局部放電(局放量≤5pC)。

　　端部絕緣：繞組端部采用應力錐結構，通過梯度絕緣材料降低電場集中，避免沿面閃絡。

　　電氣隔離設計：

　　高壓側：采用全絕緣澆注工藝，高壓引線完全包裹在環氧樹脂內，無外露導電部分。

　　低壓側：出線端子配備絕緣護罩，防護等級達IP20(防直徑≥12.5mm固體異物)，防止誤觸。

　　鐵芯接地：鐵芯通過可拆卸接地片可靠接地，避免懸浮電位引發觸電風險。

　　安全距離保障：

　　帶電部分與外殼間距：高壓側≥125mm，低壓側≥25mm(符合GB/T 10228-2015標準)。

　　爬電距離：沿絕緣表面兩導電部分之間的最短路徑≥25mm/kV(污染等級Ⅲ)，防止污閃。

　　二、關鍵防護措施

　　外殼防護設計：

　　防護等級：標配IP20，可選配IP23(防滴水)或IP44(防濺水)，適用于不同環境需求。

　　通風結構：采用迷宮式通風道，在保證散熱的同時防止異物進入，避免觸電風險。

　　門鎖機制：外殼門配備機械聯鎖裝置，僅在變壓器斷電后才能打開，防止帶電操作。

　　溫度監控與保護：

　　繞組測溫：內置Pt100鉑電阻溫度傳感器，實時監測繞組溫度，超溫報警值設為95℃(一級報警)、110℃(二級報警并跳閘)。

　　鐵芯測溫：可選配鐵芯溫度監測，防止鐵芯多點接地引發局部過熱和觸電。

　　冷卻系統：風機電源與變壓器高壓側電氣隔離，避免風機故障引發觸電。

　　標識與警示：

　　高壓危險標識：外殼顯著位置粘貼“高壓危險”紅色警示標志，并標注電壓等級(如10kV)。

　　接地標識：接地端子處標注“接地”符號，并使用黃綠雙色接地線。

　　操作說明：外殼內附安全操作指南，明確斷電、驗電、接地等步驟。

　　三、安全標準與認證

　　SCB14干式變壓器需符合以下國際/國內安全標準：

　　國家標準：

　　GB/T 10228-2015：規定干式變壓器結構、性能及安全要求，包括絕緣電阻(高壓對低壓及地≥500MΩ)、工頻耐壓(高壓側35kV/1min)等指標。

　　GB 14048.1-2012：低壓開關設備和控制設備通用安全要求，涵蓋外殼防護、接地連續性等條款。

　　國際標準：

　　IEC 60076-11：干式變壓器國際標準，強調絕緣系統可靠性、溫升限值(如F級絕緣最高溫升100K)及安全距離。

　　IEC 62271-200：高壓開關設備和控制設備標準，適用于10kV及以上電壓等級的變壓器安全設計。

　　認證要求：

　　CCC認證：中國強制性產品認證，確保產品符合GB標準。

　　CE認證：歐盟市場準入認證，符合低電壓指令(LVD)和電磁兼容指令(EMC)。

　　UL認證：北美市場安全認證，通過UL 1561標準測試。

　　四、運維管理要點

　　日常巡檢：

　　外殼檢查：確認無破損、變形或漏水，門鎖功能正常。

　　接地檢查：用接地電阻測試儀測量接地電阻≤4Ω，接地線無松動或腐蝕。

　　環境檢查：確保安裝環境干燥(相對濕度≤95%)、通風良好，無易燃易爆物品。

　　定期維護：

　　絕緣測試：

　　繞組絕緣電阻：高壓對低壓及地≥500MΩ(2500V兆歐表)，低壓對地≥100MΩ(500V兆歐表)。

　　吸收比(R60s/R15s)≥1.3，極化指數(R10min/R1min)≥1.5。

　　清潔除塵：每半年用壓縮空氣清理繞組和鐵芯表面灰塵，避免局部放電。

　　緊固檢查：每年檢查一次接線端子、螺栓等緊固件，防止接觸不良引發發熱和觸電。

　　故障處理：

　　過電壓沖擊：若變壓器遭受雷擊或操作過電壓，立即停電檢查絕緣電阻，必要時進行耐壓試驗。

　　局部過熱：停機檢查繞組絕緣是否損壞，或鐵芯是否存在多點接地(用萬用表測量鐵芯對地電壓應接近0V)。

　　外殼帶電：立即斷電，檢查接地系統是否失效或絕緣損壞，修復后方可送電。

　　人員培訓：

　　操作人員需通過高壓電工證培訓，掌握安全操作規程(如斷電、驗電、掛接地線)。

　　定期組織觸電急救演練，熟悉心肺復蘇(CPR)和自動體外除顫器(AED)使用方法。

　　五、典型案例分析

　　案例1：某工廠誤觸電事故

　　事故經過：維修人員在未斷電情況下打開變壓器外殼，觸碰高壓引線導致電弧燒傷。

　　原因分析：

　　未執行“停電-驗電-掛接地線”標準流程。

　　變壓器外殼門鎖失效，未起到機械聯鎖作用。

　　整改措施：

　　加裝電磁鎖，與高壓斷路器聯動，確保斷電后才能開門。

　　在外殼內增設紅外感應報警裝置，人員靠近時自動發出警報。

　　案例2：某數據中心絕緣老化引發觸電

　　事故經過：變壓器運行8年后，繞組絕緣老化導致對地短路，外殼帶電。

　　原因分析：

　　未定期進行絕緣測試，未能及時發現絕緣下降(實測絕緣電阻僅200MΩ)。

　　安裝環境濕度長期>90%，加速絕緣材料劣化。

　　整改措施：

　　建立絕緣電阻監測檔案，每季度測試一次并記錄趨勢。

　　安裝除濕裝置，將環境濕度控制在≤70%。

　　六、總結與建議

　　設計階段：優先選擇符合IP23或更高防護等級的SCB14變壓器，并配置智能監控系統(如溫度、局放監測)。

　　安裝階段：確保接地系統可靠，接地電阻≤4Ω，并設置獨立接地網(避免與防雷接地共用)。

　　運維階段：嚴格執行“兩票三制”(工作票、操作票;交接班制、巡回檢查制、設備定期試驗輪換制)，杜絕違章操作。

　　應急管理：制定觸電事故應急預案，配備絕緣手套、絕緣靴、驗電器等安全工器具，并定期檢驗有效性。

　　通過以上措施，SCB14干式變壓器的防觸電安全性可得到全面保障，有效降低觸電風險，確保人員和設備安全。
