非晶合金油浸式變壓器溫度設定

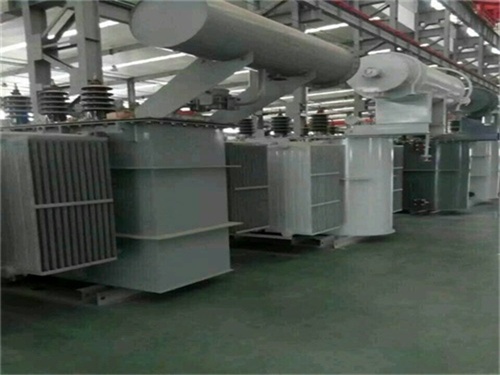

非晶合金油浸式變壓器的溫度設定,需以國家標準、絕緣等級、冷卻方式為核心依據,同時結合非晶合金鐵芯“低損耗、低發熱”的特性,最終實現“保障絕緣壽命、避免過熱損壞”的目標。以下從設定依據、關鍵參數、特性影響及注意事項四方面詳細說明:

一、溫度設定的核心依據
溫度設定并非主觀決定,需遵循行業標準和產品特性,核心參考以下3點:
1. 國家標準:主要依據《GB/T 6451-2015 油浸式電力變壓器 技術參數和要求》,該標準明確了不同冷卻方式下的溫度限值;
2. 絕緣等級:油浸式變壓器常用A級絕緣(少數大容量產品用B級),A級絕緣的“極限工作溫度”為105℃(長期運行不超過此溫度,否則絕緣加速老化);
3. 冷卻方式:非晶合金油浸式變壓器常見冷卻方式為ONAN(自然油循環+自然冷卻) 或ODAF(強迫油循環+強迫風冷) ,冷卻效率不同,溫度限值差異較大。
二、關鍵溫度參數的設定值
溫度設定需區分“額定運行溫度”“超溫報警值”“超溫跳閘值”,核心監控頂層油溫和繞組溫度(油浸式中繞組溫度比頂層油溫高10~15℃)。
1. 頂層油溫設定(最直觀的監控指標)
頂層油溫是變壓器油的最高溫度(油箱頂部測量),直接反映整體發熱水平,設定值與冷卻方式強相關:
冷卻方式
額定頂層油溫升(相對于環境溫度)
額定頂層油溫(環境溫度按 40℃計)
長期最高允許溫度
超溫報警值
超溫跳閘值
ONAN
55K(國標規定)
40℃+55K=95℃
≤100℃
95~100℃
105~110℃
ODAF
60K(國標規定)
40℃+60K=100℃
≤105℃
100~105℃
110~115℃
注:“K”為溫升單位(與攝氏度數值相等),環境溫度若長期高于40℃(如夏季戶外),需適當降低報警/跳閘值(例如環境超45℃時,報警值下調5℃)。
2. 繞組溫度設定(核心發熱部件,間接監控)
繞組是變壓器的主要發熱源(銅損為主),因油浸式無法直接測量繞組溫度,通常按“頂層油溫+10~15℃”推算,或通過專用繞組溫度傳感器(模擬計算)設定:
額定繞組溫度:ONAN下約105~110℃,ODAF下約110~115℃;
超溫報警值:110~115℃(避免絕緣接近極限溫度);
超溫跳閘值:120~125℃(緊急保護,防止繞組絕緣燒毀)。
三、非晶合金鐵芯對溫度設定的影響
非晶合金鐵芯的核心優勢是磁滯損耗極低(僅為傳統硅鋼片鐵芯的1/3~1/5),直接帶來兩個關鍵影響:
1. 整體發熱水平低:非晶合金鐵芯的損耗發熱遠小于傳統油浸式變壓器,因此在相同負載下,非晶合金油浸式的頂層油溫通常比傳統產品低5~10℃,溫度裕度更大;
2. 無需額外調整限值:雖然發熱總量低,但溫度設定的“上限值”(如絕緣極限溫度105℃)仍需遵循國標,僅需在實際運行中利用裕度優化負載(例如短期過載時更難觸發超溫保護)。
四、溫度設定的注意事項
1. 以廠家手冊為準:不同廠家的非晶合金油浸式變壓器(如容量、冷卻結構差異)可能微調溫度參數,需優先參考產品技術手冊(例如某315kVA ONAN產品,廠家可能將報警值設為95℃,跳閘值設為105℃);
2. 適配運行環境:
戶外安裝:夏季需考慮日曬導致的環境溫升(可加裝遮陽棚),避免環境溫度超45℃;
室內安裝:確保通風良好,防止油箱周圍空氣流通不暢導致局部油溫偏高;
3. 聯動保護裝置:溫度設定需與變壓器的“溫度保護繼電器”(如WTYK型)或后臺監控系統聯動,確保報警后能及時減載,跳閘后能切斷電源;
4. 定期校準監測:每年需校準溫度傳感器(如鉑電阻)和保護裝置,避免因測量誤差導致設定值失效。
綜上,非晶合金油浸式變壓器的溫度設定需“守國標、看冷卻、結合特性”,核心是在保障絕緣壽命的前提下,利用其低發熱優勢提升運行穩定性,實際操作中需以廠家參數和現場環境為最終調整依據。
